產品介紹

我公司SVG采用大功率高頻電力電子開關元件IGBT，組成自換相橋式電路，經過電抗器并聯在電網上。根據監測到的電網無功功率，自動調節橋式電路交流側的電壓幅值和相位，實時發出感性或容性無功，對系統進行補償，實現提高功率因數的目的。

性能特點

模塊化設計

并聯設計，方便擴容，單柜最大裝機容量可達400kvar;

可靠性高

任何內部故障均不影響系統正常運行。各模塊獨立運行，單一模塊故障時主動退出，不影響正常模塊的運行，可靠性極高;

可視化程度高

模塊配置有電源、運行及故障指示燈，易于觀察模塊運行狀態及負載率;

算法先進

采用先進的控制算法，抑制震蕩;

安裝方式靈活

設計有壁掛式和機架式安裝方式，適應多種安裝需求;

接線簡單

人機界面到模塊、模塊到模塊之間均采用網線插口并機，接線方便，連接可靠;

功耗低

采用三電平結構，極大的提高產品性能，同時降低了損耗;、

風機自動控制功能

采用直流控制風機，具備自動調速功能，并且風機故障時，能發出報警信息。

噪音低

噪音水平控制在60dB以內，降低噪音污染。

通訊方式豐富

多個網口和RS-485通訊接口,可實現與電容器組并機控制,同時實現數據實時上傳;

SVG運行模式

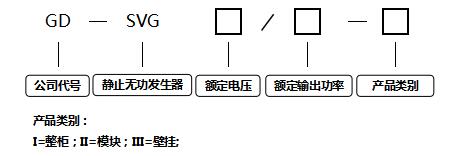

型號說明

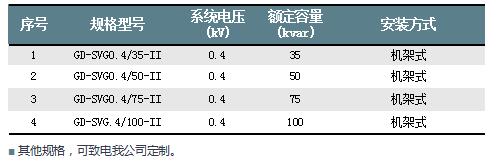

產品選型表-SVG模塊

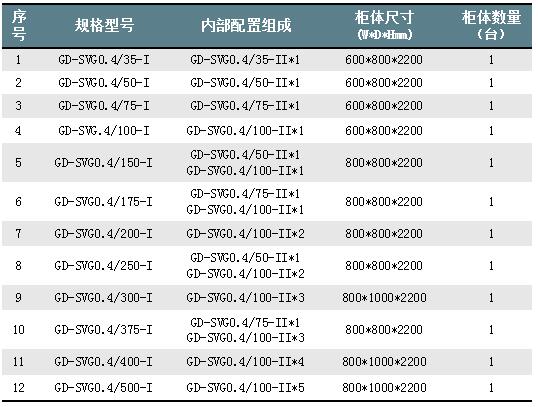

產品選型表-SVG整柜

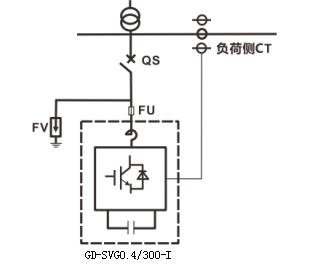

SVG產品上圖方式

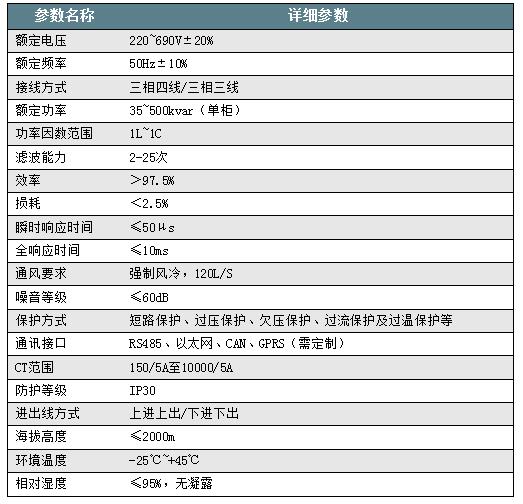

技術參數

訂貨條件

SVG安裝位置

我公司標準型號SVG，安裝位置默認為系統進線端，如安裝在其他位置，請?zhí)厥庾⒚?

SVG并柜方式

我公司設備可獨立安裝，也可以并柜安裝，如需并柜，訂貨時請?zhí)峁┫到y(tǒng)圖和柜體詳細要求，注明柜體顏色、尺寸、并柜孔及主母排的位置等信息;

電流互感器

我公司標準產品，不配置檢測用電流互感器，如需我公司提供，請訂貨時注明。
