產品介紹

GD系列有源濾波器采用大功率高頻電力電子開關元件-IGBT,組成自換相H橋式電路,經過電抗器并聯在電網上。根據監測到的電網諧波, 自動調節橋式電路交流側電流,輸出與電網諧波幅值相等、相位相反的電流,實現“對沖”電網諧波電流的目的。

性能特點

模塊化設計

并聯設計，方便擴容，單柜最大裝機容量可達600A;

可靠性高

任何內部故障均不影響系統正常運行。各模塊獨立運行，單一模塊故障時主動退出，不影響正常模塊的運行，可靠性極高;

可視化程度高

模塊配置有電源、運行及故障指示燈，易于觀察模塊運行狀態及負載率;

算法先進

先進的先進控制算法，有效降低損耗、抑制震蕩;

安裝方式靈活

設計有壁掛式和機架式安裝方式，適應多種安裝需求;

接線簡單

人機界面到模塊、模塊到模塊之間均采用網線插口并機，接線方便，連接可靠;

功耗低

采用三電平結構，極大的提高產品性能，同時降低了損耗;

風機自動控制功能

采用直流控制風機，具備自動調速功能，并且風機故障時，能發出報警信息;

噪音低

噪音水平控制在60dB以內，降低噪音污染。

通訊方式豐富

多個網口和RS-485通訊接口,可實現與電容器組并機控制,同時實現數據實時上傳;

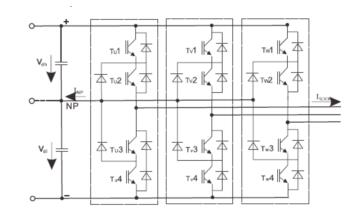

內部拓?fù)鋱D

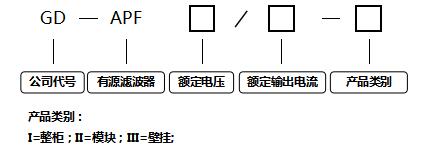

型號說明

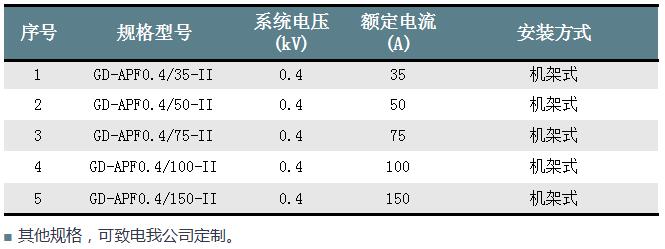

產品選型表-有源濾波模塊

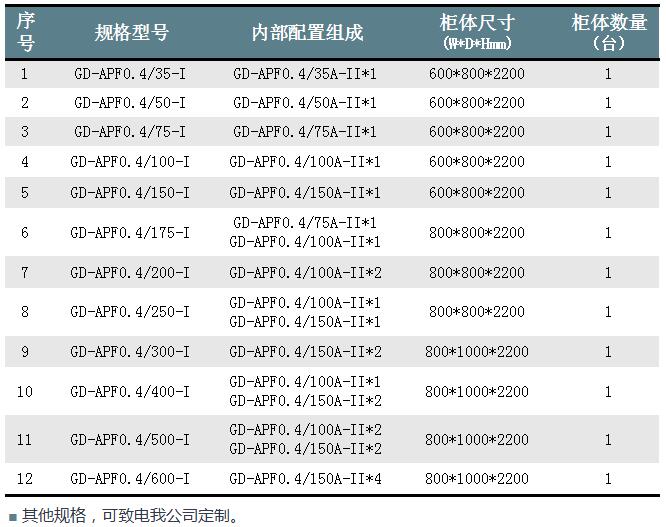

產品選型表-有源濾波整柜

有源濾波產品上圖方式

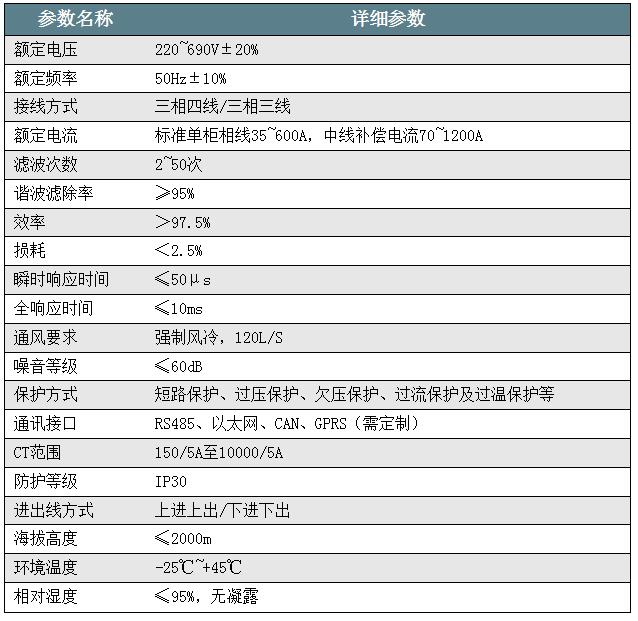

技術參數

訂貨條件

濾波器安裝位置

我公司標準型號濾波器，安裝位置默認為系統進線端，如安裝在其他位置，請?zhí)厥庾⒚?

濾波器并柜方式

我公司設備可獨立安裝，也可以并柜安裝，如需并柜，訂貨時請?zhí)峁┫到y(tǒng)圖和柜體詳細要求，注明柜體顏色、尺寸、并柜孔及主母排的位置等信息;

電流互感器

我公司標準產品，不配置檢測用電流互感器，如需我公司提供，請訂貨時注明。
